|
| |
| |
Yttrium Vanadate (YVO4) Crystal 钒酸钇晶体 |

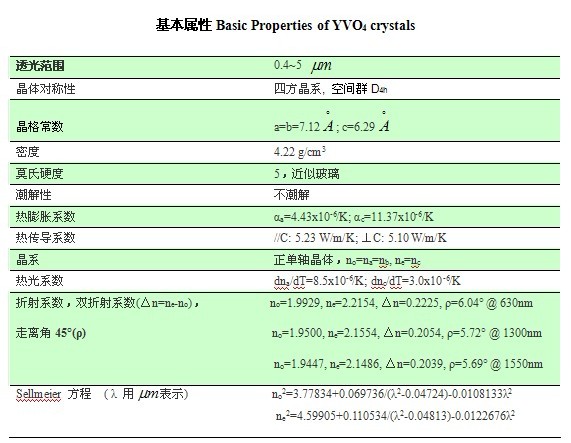

钒酸钇晶体是用Czochralski生长的一种正单轴晶体。具有很好的机械和物理性能； 由于它透光范围宽和双折射大，是光学偏振元件的理想材料。钒酸钇晶体十分适合于替代方解石和金红石晶体，可应用于光隔离器、光循环器、光分束器、格兰偏振器和其他偏振光学器件。 |
 |
国泰可为用户提供不同尺寸、价格具有竞争力的优质钒酸钇晶体。同时，我们还提供用于光隔离器和光循环器的优质 的钒酸钇楔角片和钒酸钇分束片。 |
| |
|

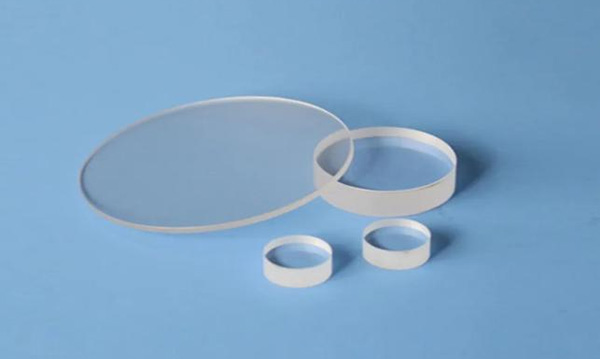

石英玻璃片通常为无色透明类，可见光透过率85%以上。石英玻璃从大的制作范围上可以分为熔融石英玻璃和合成石英玻璃两大类。耐热性、透光性、电气绝缘性、化学稳定性都非常地优良
和普通硅酸盐玻璃相比，透明石英玻璃在整个波长头优良的透过性能。在红外区光谱透过比普通玻璃大；在可见区，石英玻璃的透过率也是比较高的。在紫外光谱区特别是在短波紫外区，光谱透过比其他玻璃好的多
光谱透过率受三个因素影响：反射，散射和吸收。石英玻璃的反射一般为8%，紫外区大一些，红外区小一些。所以石英玻璃的透过率一般不大于92%。石英玻璃的散射比较小，一般可以忽略。光谱吸收和石英玻璃的杂质含量和生产工艺有密切的关系；在低于200钠米波段的透过率的高低，代表金属杂质含量的多少；240钠米的吸收表示缺氧结构的多少；可见波段的吸收是由于过渡金属离子的存在造成的，2730钠米的吸收是羟基的吸收峰，可以用于计算羟基含量。
光谱透过性能 用光谱吸收羟基计算的方法： A GE公司的计算公式：C=910/T * LOG10（Ta/Tb）mm-1 C:羟基含量（C，ppm） T:厚度（mm） Ta:2600钠米波长的透过率 Tb：2730钠米波长的透过率 B：中国的国家标准计算公式：C=96.5/d * LG10（Ia/I）mm-1 C:羟基含量（ppm） d:厚度(cm) Ia:2730钠米基线到零线的距离（mm） I：2730钠米吸收峰到零线的距离（mm） 光谱透过率：厚度1mm） 其它厚度光谱透过率可以用公式推导： T = (1-R)2 e -at T: 透过率 R：单反射损耗。 e：自然对数基数。 t：厚度（cm） 光谱透过率 波长 nm

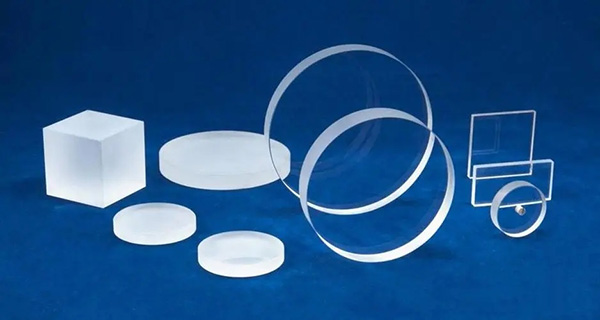

石英玻璃片的形成是由于其熔体高温黏度很高引起的结果。用于制作半导体、电光源器、半导通信装置、激光器，光学仪器，实验室仪器、电学设备、医疗设备和耐高温耐腐蚀的化学仪器、化工、电子、冶金、建材以及国防等工业，应用十分广泛 |
|
K9玻璃是用K9料制成的玻璃制品，用于光学镀膜等领域。K9玻璃属于光学玻璃，由于它晶莹剔透，所以衍生了很多以K9料为加工对象的工厂，加工出来的产品，被称为水晶玻璃制品。
K9玻璃的组成如下： SiO2=69.13%， B2O3=10.75%，BaO=3.07%， Na2O=10.40%， K2O=6.29% ，As2O3=0.36%
它的光学常数为：折射率=1.51630 ，色散=0.00806 ，阿贝数=64.06
光学玻璃国家标准按阿贝数分类，阿贝数≥50的玻璃为冕牌玻璃，用“K”来表示；阿贝数<50的玻璃为火石玻璃，用“F”来表示。在这两大类下还用轻“Q”、重“Z”、特“T”和化学元素符号加前缀，数字加后缀进行细分，共分为18大类，141个牌号。如：QF8(轻火石)、一般冕牌属碱硅酸盐系统，绝大多数火石玻璃属铅硅酸盐系统。
总的来说K9玻璃是一种性能优异的光学材料，作为激光薄膜的基底，其抗激光损伤的特性和能力，直接影响高功率激光薄膜的性能，特别是对激光增透膜、偏振膜。 |
|
|
